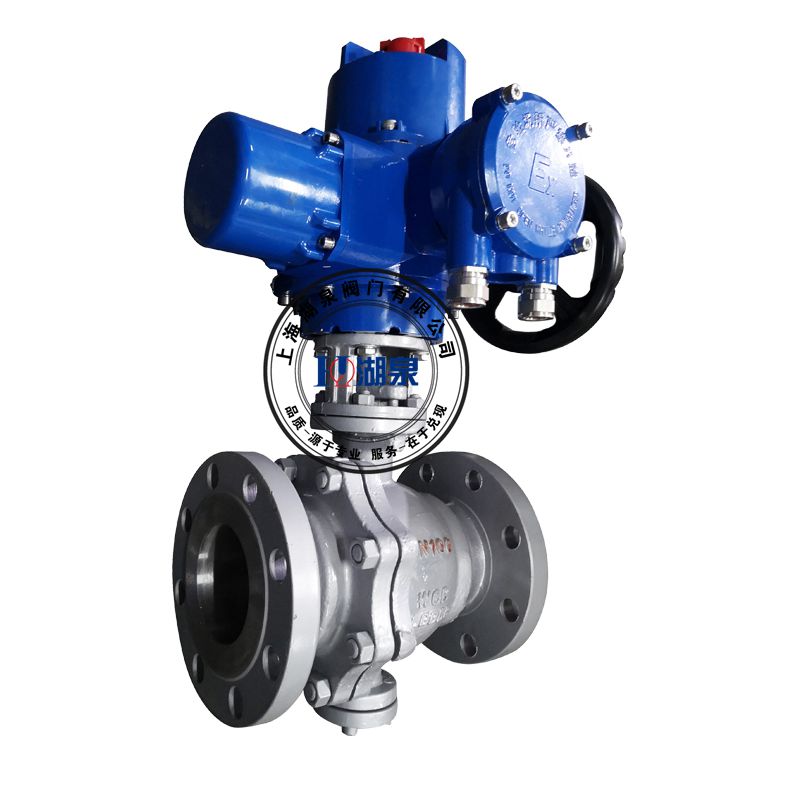

產品名稱：dn10/25/40/50/65電動球閥[ 2020-04-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn10/25/40/50/65電動球閥產品說明

dn10/25/40/50/65電動球閥是一種轉角0~90°的旋轉類球閥，它的控制功能是由電動裝置來對閥門的開、閉以及調節聯動完成非人工的電氣控制或計算機控制。閥球、閥桿采用浮動密封結構，它具有高可靠性、高精度、多功能、低功耗、長壽命、強抗干擾能力、優越的性能價格比、小體積、新穎的外觀、便于安裝及使用等特點，廣泛適用于水、海水、污水、酸、堿、鹽、食品、石油、化工、冶金、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。

二、dn10/25/40/50/65電動球閥產品優點

1、功能強勁：
a.智能型、比例型、開關型、各類信號輸出；
b.全行程時間15秒、30秒、60秒等供選擇；
c.智能型控制模塊集成于電動裝置本體中，無須外接定位器；
2、可靠性能：
a.特殊的銅合金鍛造一體化蝸輪強度高、耐磨性好、傳動精度高；
b.優質進口軸承、電器元件等關零部件提高了使用壽命；
c.通過1500V耐壓測試，F級絕緣電機安全可靠；
d.IP67高標準防護等級；
3、使用方便：
a.免加油、免檢點、防水防銹、任意角度安裝；
b.采用單相電源，外接線路簡單，并有多種電源供選擇；
4、唯美外觀
a.鋁合金壓鑄外殼，精確流暢銷；
b.體積和重量僅相當于傳統的35%；

三、dn10/25/40/50/65電動球閥產品主要技術參數

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

四、dn10/25/40/50/65電動球閥產品訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V

五、dn10/25/40/50/65電動球閥產品主要外形連接尺寸

執行機構技術參數		閥體參數
電源	AC200 / 380V	公稱通徑	DN10～150mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-150
			250:1	350:1
手動操作	同附帶手柄操作	閥體形式	整體式鍛造、整體式鑄造
限位	電氣、機械二重限位	連接形式	超薄法蘭式、對夾式
防護等級	相當于IP-65	閥芯形式	"O"型球形閥芯
位置測量	可選裝開關或電位計	密封填料	V型聚四氟乙烯填料、柔性石墨填料等
驅動電機	8W/E	基本誤差	±1%
防爆等級	ExdII BT4 ExdII BT6	死區	≤1%
		回差	≤1%
控制方式	開關量控制模擬量控制	適用溫度	密封面
			PTFE≤180℃、PPL≤300℃、硬密封≤450℃
