產品名稱：煙氣三通電動調節閥[ 2021-01-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、煙氣三通電動調節閥產品介紹

上海湖泉閥門有限公司煙氣電動三通分（合）流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構或者電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4；閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。湖泉閥門煙氣三通電動調節閥采用模塊化設計，可采用不同組合、配用各種附件。上海湖泉煙氣三通電動調節閥由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

二、煙氣三通電動調節閥產品工作原理

上海湖泉閥門三通電動調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為三通合流調節閥和三通分流調節閥兩種。合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。

三、煙氣三通電動調節閥產品結構特點

1、上海湖泉電動三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
2、湖泉閥門三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
3、由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
4、上海湖泉三通電動調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。三通調節閥中的合流調節閥和分流調節閥的閥芯位置: 合流調節閥和分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向?qū)㈤y芯處于流開狀態，合流調節閥能穩定操作。所以，一般而言，合流調節閥應用于合流的場合，分流調節閥應用于分流的場合。

四、煙氣三通電動調節閥產品技術參數

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		16		25		40			60			100
流量特性		直線
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		三通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），散熱片式（中溫），長頸式（低溫）
配用電動執 行機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

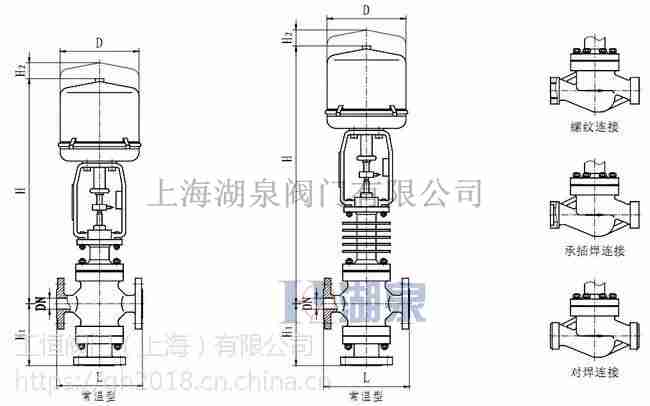

五、煙氣三通電動調節閥產品外形尺寸

公稱通徑			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
	H(mm)	散熱片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
	H(mm)	散熱片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780
