      法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范





                                    [ 2026-05-15 ]











		根據當前公開資料，法蘭式與對夾式 ‌DN80 蝶閥‌ 的結構尺寸及安裝技術規范如下：









			‌一、結構尺寸對比（DN80）‌







						類型

						結構長度 L (mm)

						法蘭外徑 D (mm)

						螺栓孔數/直徑 (φd×z)

						法蘭厚度 H (mm)

						安裝參考標準







						‌法蘭式蝶閥‌

						‌114‌ ‌‌

						‌165‌ ‌‌

						‌4–18‌ ‌‌

						‌約18–20‌（估算）

						GB/T 12221-2005 ‌‌





						‌對夾式蝶閥‌

						‌49‌ ‌‌

						‌160‌（典型值，參考‌‌）

						‌8–18‌（常見配置）‌‌

						‌無獨立法蘭‌（靠管道法蘭夾緊）

						GB/T 12221-2005 ‌‌







		注：法蘭式蝶閥自帶法蘭，其結構長度指兩法蘭端面距離；對夾式蝶閥無自備法蘭，通過雙頭螺栓夾裝于兩管道法蘭之間。


			蝶閥

			‌二、典型型號示例‌




      •


					‌法蘭式蝶閥‌




        •
						D41X-10Q（中線軟密封）‌‌
          •

        •
						D342X-16Q（雙偏心軟密封）‌‌
          •

        •
						D343H-10C（三偏心硬密封）‌‌
          •



        •

      •


					‌對夾式蝶閥‌




        •
						D373W-25R（多層次硬密封不銹鋼）‌‌
          •

        •
						D341X-1.6C（軟密封，帶蝸輪）‌‌
          •



        •

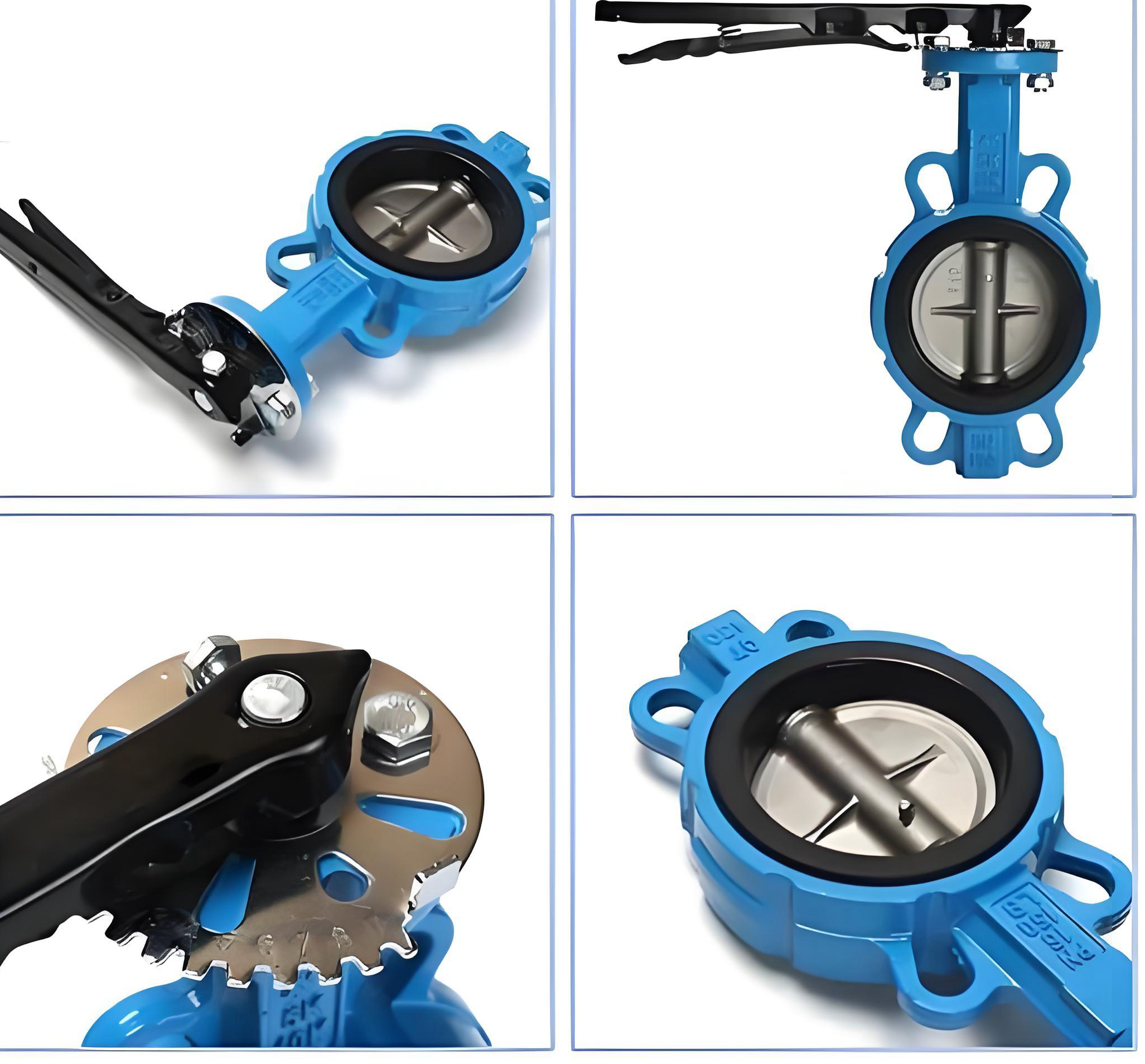

		法蘭蝶閥



			‌三、安裝技術規范要點‌




      •


					‌法蘭式蝶閥‌




        •
						需與管道法蘭對齊，使用螺栓連接兩端法蘭。
          •

        •
						安裝時注意法蘭密封面清潔、平行，避免偏心受力。
          •

        •
						適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 ‌‌。
          •



        •

      •


					‌對夾式蝶閥‌




        •
						安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
          •

        •
						要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
          •

        •
						結構緊湊、重量輕，適用于空間受限場合 ‌‌。
          •



        •

      •


					‌通用規范‌




        •
						執行標準：GB/T 12238-2008（蝶閥通用技術條件）‌‌。
          •

        •
						壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）‌‌。
          •

        •
						工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ ‌‌ 。
          •



        •

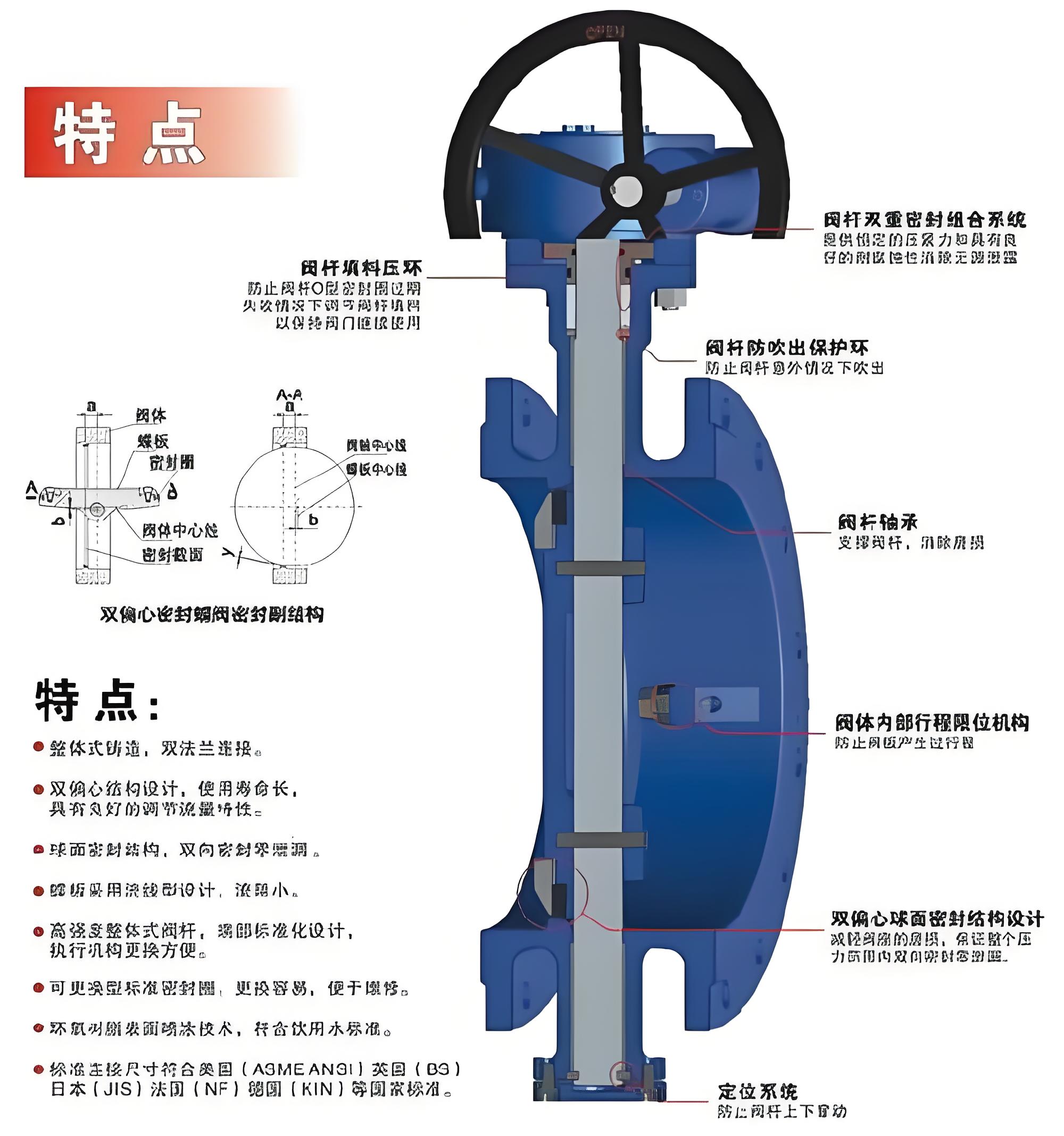

對夾蝶閥
