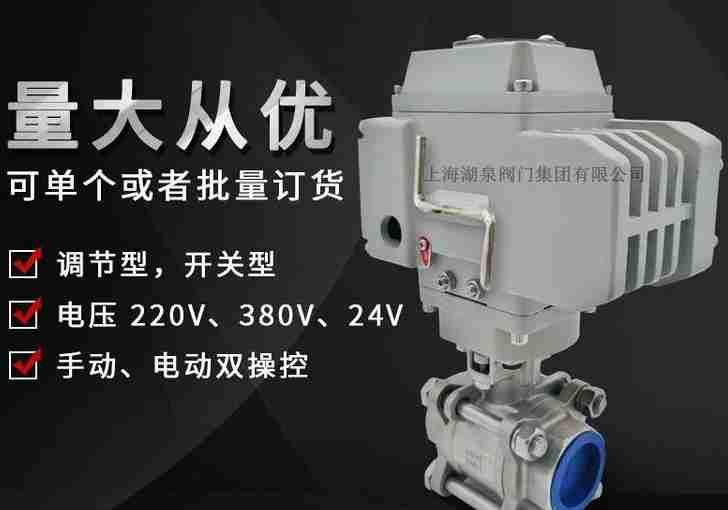

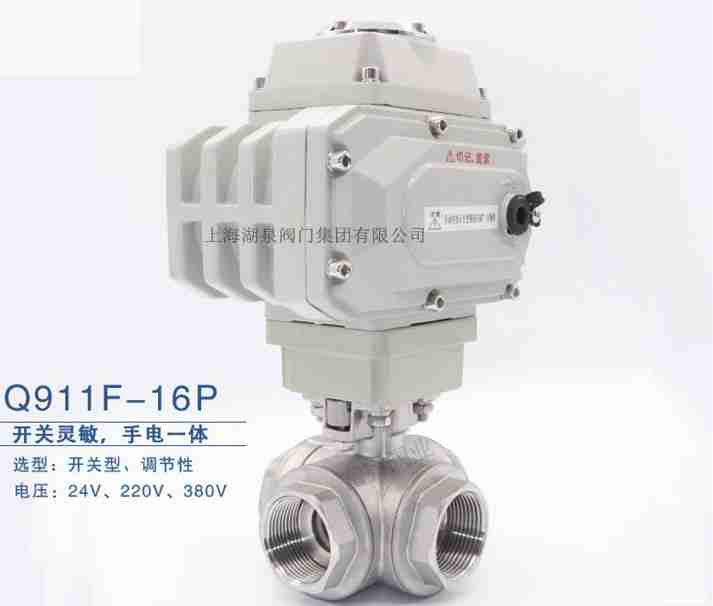

上海湖泉閥門集團有限公司電動絲扣球閥Q911F-16P型號，圖片，原理，結構緊湊,電動絲扣球閥Q911F-16P 生產廠家，咨詢： 021-64162222   ， 節省空間,密封性好,使用壽命長.為您提供電動絲扣球閥選型,報價,方案設計.歡迎咨詢!在線服務:設備內部的電動執行器機構和它的球芯與堆焊硬質金屬閥座之間具備很強的剪切能力,而且整體結構十分緊湊啟動轉矩大,讓控制起來精度更為準確性能穩定可靠,產品已經在排水化工、電力供熱、屬類別:電動球閥 產品型號:Q911F Q911H 產品報價,:電動絲扣球閥Q911F-16P電動球閥構造簡略,只由少數幾個零件組成,資料耗用省;體積小、重量輕、安裝尺寸小電動球閥結構圖,驅動力矩小, 壓力調節閥,操作簡便、敏捷,只需旋轉90°...電動絲扣球閥Q911F-16P電動內螺紋球閥(又稱電動絲扣球閥),閥體屬于比較小型,口徑在DN50以下的比較常見,因?yàn)榕c閥門連接的管道很難開螺紋,所以一般超過這個尺寸都不適合使用。也因此電動內螺紋球閥可用于空間狹窄的場合! 電動絲扣球閥Q911F-16P電動絲扣球閥產品特點: 電動絲扣球閥性能特點: 電動絲扣球閥選用標準: 電動絲扣球閥性能特點: 殼體:硬質鋁合金,陽氧化粉末涂層,耐腐蝕性強,防護等級為IP67、NEMA4、NEMA6、IP68型可選。電動絲扣球閥Q911F;不銹鋼絲扣球閥;電動開關球閥上海 浙 電動絲扣球閥Q911F;不銹鋼絲扣球閥;電...電動絲扣球閥有很多特點和功能,請問有哪些特點和功能? 流體阻力小,球閥是所有閥類中阻力最小的流體,即使是還原球閥,其流體阻力也相當小。 上海湖泉閥門集團有限公司止推軸承降低了...電動絲扣球閥為浮動球式球閥,分為一片式球閥、二片式球閥、三片式球閥,其結構緊湊、體積小、重量輕、造型美觀、流阻系數小,密封可靠。電動絲扣球閥Q911F-16P它有兩個密封面,密封性能好,能實現零泄漏。絲扣球閥操作方便,...電動絲扣球閥概述: Q911F電動螺紋球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,閥門電裝內置伺服系統,無須另配伺服放大器,輸入4-20mA信... 電動絲扣球閥Q911F-16P電動絲扣球閥為浮動球式球閥,分為一片式球閥、二片式球閥、三片式球閥,其結構緊湊、體積小、重量輕、造型美觀、流阻系數小,密封可靠。它有兩個密封面,密封性能好,能實現零泄漏。絲扣球閥操作方便,...Q911F電動絲扣球閥,本頁主要介紹內螺紋電動球閥,Q911F電動絲扣球閥的產品技術參數與性能,歡迎來電咨詢?cè)? 電動絲扣球閥(又稱電動內螺紋球閥)就是指螺母和管接頭上為螺紋狀的電動球閥,采用直連的方式,將電動執行機構與絲扣球閥連接組合而成。電動絲扣球閥Q911F-16P電動絲扣球閥一般比較小,口徑在DN50以下的比較常見,因....電動絲扣球閥長期存放應定期維護,杜絕浪費,生產加工表面應涂防銹劑。 該電動絲扣球閥結構簡單,零件少,節省材料損耗;體積小,重量輕,安裝規格小,驅動器扭矩小,...電動絲扣球閥就是所謂的電動內螺紋球閥,內絲和外絲就是內螺紋和外螺紋,電動絲扣球閥是由精小型電動執行器及不銹鋼內螺紋球閥組成的,電動絲扣球閥Q911F-16P閥體可分為一體式、二片式和三片式,是304、電動絲扣球閥 Q911F三片式內螺紋球閥球閥系列:Q11F三片式內螺紋球閥的詳細資料: 及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)...驅動形式:手動、氣動、電動、液動 電動內螺紋球閥(又稱電動絲扣球閥)就是指螺母和管接頭上為螺紋狀的球閥,采用直連的方式,將電動執行機構與內螺紋球閥連接組合而成。 電動絲扣球閥Q911F-16P型號，圖片，原理

接口	L	L0	H	d	G
G1/2	73	104	116	15	1/2”
G3/4	85	104	121	20	3/4”
G1	91	140	139	25	1”
G1-1/4	112	140	152	32	1-1/4”
G1-1/2	120	164	165	40	1-1/2”
G2	147	190	202	50	2”

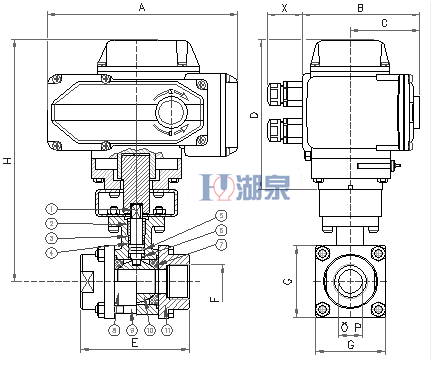

電動絲扣球閥Q911F-16P型號，圖片，原理

1)軸Shaft	不銹鋼ANSI316	1.4401	UNIX5CrNiMo 17 12
2)防松螺母Lock nut	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
3)壓緊環型螺母Gland nut ring	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
4)頂部密封環 至p tight ring	聚四氯乙烯P.T.F.E.
5) O環O-Ring	氟橡膠VITON
6)墊圈Washer	聚四氯乙烯P.T.F.E.
7)密封圈Seals	聚四氯乙烯P.T.F.E.
8)閥體Body	不銹鋼ANSI316	1.4408
9)螺釘Screws	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
10)球體Ball	不銹鋼ANSI316	1.4401	UNIX5CrNiMo 17 12
11)端部End	不銹鋼ANSI316	1.4408
