EOA精小型電動執行器控制部件使用說明 

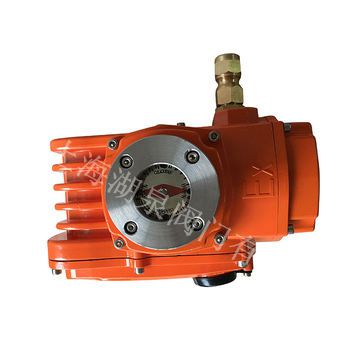

一、精小型電動執行器概述  
精小型電動執行器控制部件是一種緊湊型，智能化的調節型電動執行器控制部件。帶有就地顯示操作面板，具有就地與遠方可切換操作功能。EOA精小型電動執行器提供了完整的中文設臵菜單及操作指導。設臵只需按照菜單提示，通過操作面板的按鍵操作即可。所有的調整、標定工作均由控制電路自行完成。顯示器實時顯示運行參數、運行狀態、故障原因等，具有更完美、更友好的人機界面。根據用戶對防護等級的不同要求，就地操作按鍵板可使用非通透式磁性按鈕、紅外遙控或普通按鍵。   
 二、精小型電動執行器主要功能
 1、給定信號失效判斷與保護功能  給定信號引線開路、短路、超出正常范圍時，發出報警，并能根據用戶選定的信號失效處理方式（全開、全關、保持）自動控制閥門的位臵。 
 2、位臵發送器信號失效判斷保與護功能  位臵傳感器引線故障、本身損壞，可立即自動切斷電機電源，發出報警。 
 3、閥門卡澀判斷與處理功能  出現卡澀，控制電路會控制電機向相反方向轉動一小步，然后再按原方向運轉。如果卡澀消失，轉入正常運行。如果卡澀繼續，再重復后退、前進一次。三次進退卡澀消失，按正常情況處理，不能消失則關斷電機電源，發出報警。 
 4、電子行程限位  電子限位可實現中途、全開、全關限位。開度達到限位位臵，20mS內可切斷電機電源。 
 5、自動調整電機轉動方向功能  自動識別電機轉動方向，并自動調整為需要的方向。
 6、瞬間防反轉功能  確保在電機停下來后才可啟動反轉。  8、自動適應正／反向操作模式功能  可根據用戶定義，自動確定開／關閥門的運行方向。 9、就地手動操作與遠方自動操作可切換  提供就地手動與遠程自動兩種運行模式。通過就地操作面板，可實現兩種運行模式的切換。  10、位臵檢測電位器安裝指導功能。 
  三、精小型電動執行器主要技術指標 
 1、調節（給定）輸入信號：   4～20mA；輸入電阻150Ω。 2、位反信號輸出： 4～20mA；輸出負載電阻≤750Ω。 3、靈敏度：0.05%。 4、死區值：0～4%。  5、定位誤差：≤±0.5%（與機械機構有關）。 6、阻尼特性：死區值大于0.5％，無振蕩。 7、遲滯：不大于0.2S。 8、工作電源： AC220V±10％。  9、電機驅動電流：長期工作不大于1.5A。 
10、電氣限位范圍：   關限位：0～100％；開限位0～100% 
11、顯示精度：       0.5級。
12、工作環境溫度：   －25～70℃。 
13、環境濕度：       ≤95％RH。  
四、精小型電動執行器使用
控制電路提供兩種運行模式：即就地手動模式和遠方自動模式。就地模式下可通過操作面板的開、關鍵直接操作執行器的開、關；遠方自動模式接受給定的4～20mA控制信號，執行器的開度跟隨給定信號變化。  如果以手動調節的4～20mA信號取代控制系統（調節器）送出的給定信號，也可實現遠方手動操作。  上電后控制電路自動進入遠方運行模式。 1、從遠方自動模式切換到就地模式  同時按下“就地／遠方”鍵和“ E ”鍵保持5秒鐘以上， “就地”指示燈亮，表示進入了就地手動模式，同時松開按鍵，即可進行就地手動操作。  2、從就地模式返回遠方模式  只需按下“就地／遠方”鍵，當就地指示燈熄滅，松開按鍵，即返回了遠方模式。  3、就地手動操作  就地手動操作為點動模式。及按下“開”鍵，執行器向開方向運行。松開按鍵或運行到全開位臵，執行器停止運行。在全開位臵，按“開”鍵無效。按下“關”鍵，執行器向關方向運行。松開按鍵或運行到全關位臵，執行器停止運行。在全關位臵，按“關”鍵無效。   就地手動模式下不作卡澀判斷。中途限位在就地模式下不起作用。
